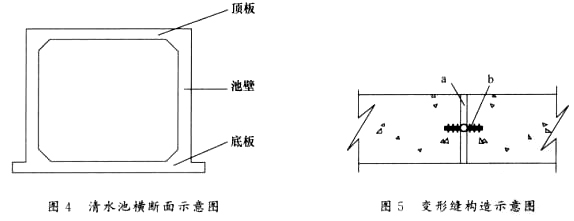

A公司为某水厂改扩建工程总承包单位。工程包括新建滤池、沉淀池、清水池。进水管道及相关的设备安装。其中设备安装经招标后由B公司实施。施工期间,水厂要保持正常运营。新建清水池为地下构筑物。池体平面尺寸为128m×30m,高度为7.5m,纵向设两道变形缝。其横断面及变形缝构造见图5-1、图5-2。鉴于清水池为薄壁结构且有顶板,方案决定清水池高度方向上分三次浇注混凝土,并合理划分清水池的施工段。A公司项目部进场后将临时设施中生产设备搭设在施工的构筑物附近,其余的临时设施搭设在原厂区构筑物之间的空地上,并与水厂签订施工现场管理协议。B公司进场后,A公司项目部安排B公司临时设施搭设在厂区内的滤料堆场附近,造成部分滤料损失。水厂物资部门向B公司提出赔偿滤料损失的要求。问题:1.分析本案例中施工环境的主要特点。2.清水池髙度方向施工需设几道施工缝,应分別在什么位置?3.指出图5-2中a、b材料的名称。4.简述清水池划分施工段的主要依据和施工顺序,清水池混凝土应分几次浇注?5.列出本工程其余临时设施种类,指出現场管理协议的责任主体。6.简述水厂物资部门的索赔程序。
查看答案
参考答案:
1.具有多专业工程交错、综合施工的特点;②有旧工程拆迁、新工程同时建设的特点;③有与城市交通、市民生活相互干扰的特点;④有施工流动性大的特点等。
2.施工缝在池高度方向应设3道施工缝。
水池底板一次浇筑完成。底板与池壁的施工缝在池壁下八字以上150~200mm处,水池池壁竖向一次浇到顶板八字以下150~300mm处,该处设施工缝。

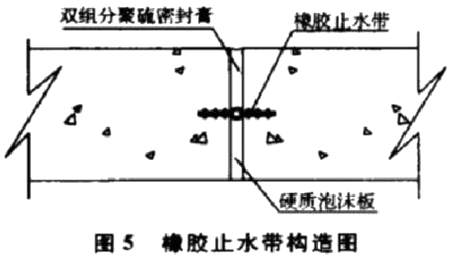

3.a为双组分聚硫密封膏,b为橡胶止水带。
4.依据:工程招标文件、工程施工设计图纸,工程地质勘查报告,国家省市地区的相关法令法规及规定,国家现行的相关技术规范、标准及规程、工程施工其他参考资料及施工现场具体情况。分为3次浇筑:底板、池壁、顶板
5.临时设施种类(1)办公设施,包括办公室、会议室、保卫传达室;(2)生活设施,包括宿舍、食堂、厕所、淋浴室、阅览娱乐室、卫生保健室;(3)生产设施,包括材料仓库、防护棚、加工棚、操作棚;(4)辅助设施,包括道路、现场排水设施、围墙、大门、供水处、吸烟处。现场管理协议的责任主体是A公司
6.(1)根据招标文件及合同要求的有关规定提出索赔意向书水厂向B公司提出索赔时,要有正当的索赔理由,且有索赔事件发生时的有效证据。索赔事件发生28d内,向监理工程师发出索赔意向通知。(2)发出索赔意向通知后28d内,向监理工程师提出补偿经济损失(计量支付)和(或)延长工期的索赔报告及有关资料。(3)监理工程师审核水厂索赔申请。监理工程师在收到送交的索赔报告和有关资料后,于28d内给予答复,或要求水厂进一步补充索赔理由和证据。监理工程师在28d内未予答复或未对水厂作进一步要求,视为该项索赔已经认可。(4)索赔事件终了后28d内,水厂向监理工程师提出索赔的有关资料和最终索赔报告。
