案例4【背景资料】
A公司承接某办公楼通风与空调工程，该项目冷源采用螺杆式冷水机组，办公区域采用风机盘管加新风系统，会议室及公共大厅采用变风量（VAV）空调系统。
开工前，项目技术负责人组织召开安全技术交底会议，结合施工现场示意图（见图4）重点说明本项目施工过程中可能出现的违反安全规定的行为。
某厂家供应的一批风机盘管（200台）进场时，A公司随机抽取2台送检，复验参数包括：功率，供冷量，供热量和风量，监理单位审核复验报告后，指出此次抽样复验不符合规范要求，责令整改，风机盘管重新复验后通过验收。
阀门安装前A公司完成阀门试验并提交记录至监理工程师审核，经审核发现缺失主干管闸阀试验记录，被要求补充完善，A公司随即补检闸阀并重新提交试验记录。

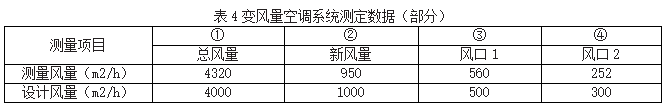

通风与空调系统安装完成后，A公司委托具有调试资质的B公司进行系统试运行与调试。变风量空调系统调试的测定数据见表4，经调整风阀开度，系统风量达到规范要求。
在竣工档案编制阶段，A公司借助AI技术辅助资料分类归档及合规性检查；发现一份竣工图章签字中不完整（仅有编制人，审核人，现场监理签字），A公司立即整改。针对应用AI技术可能存在的信息泄漏风险，A公司实施信息安全管理措施，设立信息安全岗位，明确职责分工，实施信息安全教育，确保信息安全状态。
【问题】
1.指出图4中存在的施工安全隐患。
2.A公司重新复验时，应抽取多少台风机盘管送检？还应复检哪些参数？
3.补检的闸阀应做哪些试验？并说明试验的压力值？
4.计算表4中的测量风量与设计风量的偏差（%）。哪几项测定数据不符合规范要求？说明理由。
5.竣工图章还缺少哪些人员的签字？信息安全管理措施还应包括哪些？
查看答案
参考答案：
1.（1）人员A未正确使用安全带，安全带卡扣未与可靠的防坠落设施连接。应高挂低用。
（2）移动式脚手架高度2.5米，可能未按要求设置护栏或护栏高度不足（未满足不低于1.2米的要求）。
（3）人员A在脚手架上作业，脚手架的脚手板可能存在铺设不严密、不牢固的情况。
（4）人员B使用打磨机时未佩戴防护眼镜，缺乏眼部防护。
（5）人员B未佩戴安全帽（或安全帽佩戴不规范）。
（6）风管吊装时，未设置牵引绳，可能导致风管摆动失控。
（7）风管吊装的吊点设置可能不合理，未进行受力验算，存在坠落风险。
（8）人员C在管道井附近作业，管道井洞口可能未设置防护栏杆或盖板，缺乏临边防护。
（9）施工现场未设置明显的安全警示标识，如“高空作业危险”“注意安全”等标识缺失。
（10）移动式脚手架可能未进行稳定性验算，缺少扫地杆、斜撑等构造措施，存在倾倒风险。
（11）打磨机的电源线可能存在乱拉乱接、绝缘破损的情况，易引|发触电事故。
（12）人员A作业时未配备工具袋，工具可能坠落伤人。
（13）人员B戴手套作业存在机械伤害的风险。
2.（1）200×2%=4台。
（2）还应复验水阻力、噪声。
3.（1）壳体强度和阀瓣密封性能试验。
（2）壳体强度试验压力应为常温条件下公称压力的1.5倍，持续时间不应少于5min,阀门的壳体、填料应无渗漏。严密性试验压力应为公称压力的1.1倍，在试验持续的时间内应保持压力不变，阀门压力试验持续时间与允许泄漏量应符合要求。
4.（1）总风量偏差=（4320-4000）/4000×100%=8%
新风量=（950-1000）/1000×100%=-5%
风口1=（560-500）/500×100%=12%
风口2=（252-300）/300=-16%
新风量，风口2测定数据不符合要求，
理由：根据相关规范：系统总风量调试结果与设计风量的允许偏差为-5%～+10%,变风量空调系统新风量与设计新风量的允许偏差为0~+10%,各风口的风量与设计风量的允许偏差不应大于15%。
5.（1）还缺少技术负责人、总监理工程师签字。
（2）规范信息安全行为；采用先进的安全技术，确保信息安全状态。
