背景资料:

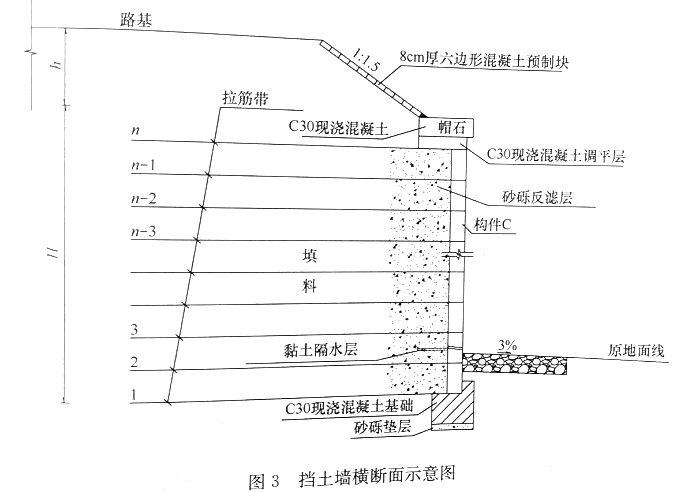

某施工单位承建了一段路基工程,其中K18+220~K18+430设置了一段挡土墙,路基填方高度最高为11m,挡土墙横断面示意图如下图所示。
挡土墙施工流程为:施工准备(含构件C预制)→测量放线→工序A→地基处理→排
水沟施工→基础浇筑→构件C安装→工序B→填料填筑与压实→墙顶封闭。
路基工程施工前项目部进行了技术交底,技术交底工作由项目经理组织,项目总工程师主持实施,向项目部、分包单位的全体施工技术人员和班组进行交底,交底人员和参会人员双方签字确认。技术交底记录部分内容如下:
(1)筋带采用聚丙烯土工带,进场时检查出厂质量证明书后即可用于施工。
(2)聚丙烯土工带的下料长度取设计长度。聚丙烯土工带与面板的连接,可将土工带的一端从面板预埋拉环或预留孔中穿过,折回与另一端对齐,并采用筋带扣在前端将筋带扎成一束。
(3)填土分层厚度及碾压遍数,应根据拉筋间距、碾压机具和密实度要求,通过试验确定。为保证压实效果,所有填筑区域均使用重型压实机械压实,严禁使用羊足碾碾压。
(4)填料摊铺、碾压应从拉筋尾部开始,平行于墙面碾压,然后向拉筋中部逐步进行,再向墙面方向进行,严禁平行于拉筋方向碾压,碾压机具不得在挡土墙范围内调头。
问题:
1.按照挡土墙设置的位置和结构型式划分,分别写出该挡土墙的名称。
2.写出挡土墙施工流程中工序A、工序B与图中构件C的名称,写出挡土墙施工流程中必须交叉进行的工序。
3.项目部组织技术交底的方式是否正确?说明理由。
4.逐条判断技术交底记录内容是否正确,并改正错误。
