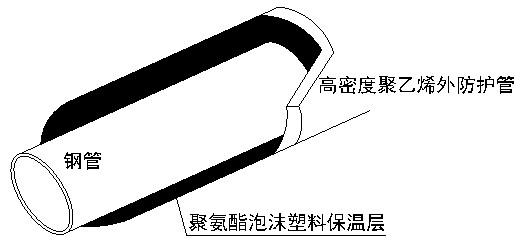

某公司承接一项供热管线工程,全长1800m,直径DN400mm,采用高密度聚乙烯外护管聚氨酯泡沫塑料预制保温管,其结构如图3所示;其中340m管段依次下穿城市主干路、机械加工厂,穿越段地层主要为粉土和粉质黏土,有地下水,设计采用浅埋暗挖法施工隧道(套管)内敷设,其余管段采用开槽法直埋敷设。项目部进场调研后,建议将浅埋暗挖隧道法变更为水平定向钻(拉管)法施工,获得建设单位的批准,并办理了相关手续。施工前,施工单位编制了水平定向钻专项施工方案,并针对施工中可能出现的地面开裂、冒浆、卡钻、管线回拖受阻等风险,制定了应急预案。工程实施过程中发生了如下事件:事件一:当地工程质量监督机构例行检查时,发现该工程既未在规定时限内开工,也未办理延期手续,违反了相关法规的规定,要求建设单位改正。事件二:预制保温管出厂前,在施工单位质检人员的见证下,厂家从待出厂的管上取样,并送至厂试验室进行保温层性能指标检测,以此作为见证取样试验。监理工程师发现后,认定其见证取样和送检程序错误,且检测项目不全,与相关标准的要求不符,及时予以制止。事件三:钻进期间,机械加工厂车间地面出现隆起、开裂,并冒出黄色泥浆,导致工厂停产。项目部立即组织人员按应急预案对冒浆事故进行处理,包括停止注浆;在冒浆点周围围挡,控制泥浆外溢面积等,直至最终回填夯实地面开裂区。事件四:由于和机械加工厂就赔偿一事未能达成一致,穿越工程停工两天,施工单位在规定的时限内通过监理单位向建设单位申请工期顺延。问题:1.与水平定向钻法施工相比,原浅埋暗挖隧道法施工有哪些劣势?2.根据相关规定,施工单位应当自建设单位领取施工许可证之日起多长时间内开工(以月数表示)?延期以几次为限?3.给出事件二中见证取样和送检的正确做法,并根据《城镇供热管网工程施工及验收规范》CJ28-2014规定,补充预制保温管检测项目。4.事件三中冒浆事故的应急处理还应采取哪些必要措施?5.事件四中,施工单位申请工期顺延是否符合规定?说明理由。
查看答案
参考答案:
1.原浅埋暗挖法适用于管径为1000mm以上的较长距离的管道,本案例题中,直径为DN400mm,距离为340m,很显然用浅埋暗挖法不经济;此外该管道依次下穿城市主干路、机械加工厂,穿越段地层主要为粉土和粉质黏土,有地下水,采用浅埋暗挖法首先需要降水,同时还需用超前支护结构限制地层变形,并且对主干路,机械加工工厂进行监测和保护,施工速度慢,成本高,施工风险大。
2.施工单位应当自建设单位领取施工许可证之日起3个月内开工,工程延期以两次为限。
3.施工单位在对进场保温管实施见证取样要在建设单位或者工程监理单位监督下按相关规范要求现场取样。
预制保温管检测项目:高密度聚乙烯外护管(保护层)检测。4.事件3中冒浆事故的应急处理还应采取的措施有:(1)将可用泥浆集中回收再利用;(2)将已凝固泥浆集中运输到指定地点统一处理。5.事件4中,施工单位申请工期顺延不符合规定。原因:由于施工方自身原因引起的,不能索赔。
