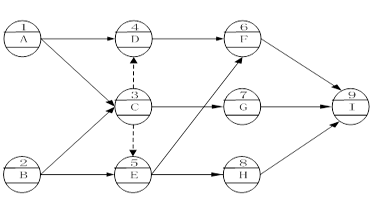

某单代号网络图如下图所示，存在的错误有()。
多个起点节点
有多余虚箭线
交叉箭线未采用过桥法或指向法绘制
没有终点节点
出现循环回路
本题考核的是单代号网络图的绘制。A选项：单代号网络图中只应有一个起点节点和一个终点节点。B选项：单代号网络图的特点：工作之间的逻辑关系容易表达，且不用虚箭线，故绘图较简单。C选项：绘制网络图时，箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法绘制。图中出现的交叉箭线未采用过桥法或指向法绘制。答案选BCD
