某水库工程由混凝土面板堆石坝、溢洪道和输水隧洞等主要建筑物组成,水库总库容0.9亿㎥。
混凝土面板堆石坝最大坝高68m,大坝上下游坡比为1:1.5,大坝材料分区包括:石渣压重(1B)区、黏土铺盖(1A)区、混凝土趾板、混凝土面板及下游块石护坡等。混凝土面板堆石坝材料分区示意图如图1所示。
施工过程中发生如下事件:
事件一:施工单位在坝体填筑前,按照设计要求对堆石料进行了现场碾压试验,通过试验确定了振动碾的激振力、振幅、频率、行走速度和坝料加水量等碾压参数。

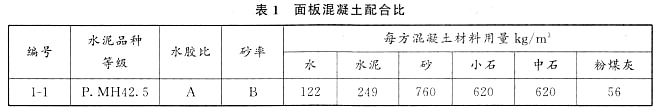

事件二:施工单位在面板混凝土施工前,提供了面板混凝土配合比,见表1。
事件三:混凝土趾板分部工程共有48个单元工程,单元工程质量评定全部合格,其中28个单元工程质量优良,主要单元工程、重要隐蔽单元工程(关键部位单元工程)质量优良,且未发生质量事故;中间产品质量全部合格,其中混凝土试件质量达到优良,原材料质量合格,该分部工程评定为优良。
事件四:根据施工进度安排和度汛要求,第一年汛后坝体施工由导流洞导流,土石围堰挡水,围堰高度14.8m;第二年汛前坝体施工高程超过上游围堰顶高程,汛期大坝临时挡洪度汛,相应大坝可拦洪库容为0.3×10^8㎥。
【问题】:
1.指出混凝土面板堆石坝材料分区示意图中2A、3A、3B、3C所代表的坝体材料分区名称?
2.除背景资料所述内容外,事件一中的碾压参数还包括哪些内容?
3.计算事件二混凝土配合比表中的水胶比A值(保留小数点后两位)和砂率B值(用%表示,保留小数点后两位)。
4.事件三中混凝土趾板分部工程的质量评定结论是否正确?简要说明理由。
5.指出该水库工程的工程等别、工程规模及面板堆石坝建筑物的级别,指出事件四土石围堰的洪水标准和面板堆石坝施工期临时度汛的洪水标准。
