案例6【背景资料】:

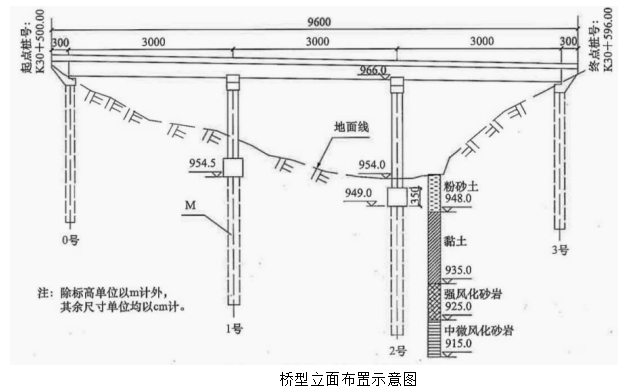

某施工单位承建了一段二级公路,其中1号桥梁起讫桩号为K30+500~K30+596,桥型立面布置示意图如图所示。该桥为单箱双室现浇预应力混凝土连续箱梁,下部结构为薄壁式桥墩,轻型桥台,桥梁纵坡为1%,2号墩承台尺寸为8m×3.6m×3.5m(横桥向×纵桥向×高)。地下水位高程为953.0m,上部结构采用满堂式支架现浇施工。

施工中发生以下事件:
事件1:2号墩地下水位较高,根据2号墩处地质资料,其承台基坑开挖时采取坑壁加固措施。
事件2:“1号桥薄壁墩专项施工方案”中,确定了施工质量控制关键点:(1)……;(2)……;(3)……;(4)……;(5)墩顶支座预埋件位置、数量控制;(6)墩身与承台连接处混凝土裂缝控制;(7)墩身实心段混凝土裂缝控制。
事件3:按照《公路工程施工安全技术规范》JTGF90—2015要求,项目部编制了“1号桥现浇梁专项施工方案”。专项施工方案中支架现浇施工流程主要包括:地基处理→A→模板系统安装→B→钢筋、预应力筋安装→C→混凝土浇筑→混凝土养护→预应力筋张拉→D→落架、模板支架拆除。
事件4:项目部编制的“1号桥现浇梁专项施工方案”,经项目总工程师审核,总监理工程师审查后,即开始实施。
【问题】
1.写出图4-9中构造物M的名称。
2.事件1中,2号墩承台施工宜采用哪两种坑壁支护方式?
3.写出事件2中薄壁墩施工质量控制关键点(1)、(2)、(3)、(4)的内容。
4.写出事件3中工序A、B、C、D的名称。
5.事件4中,专项施工方案的审批程序是否正确?若不正确,写出正确的审批程序。
