案例1【背景资料】:

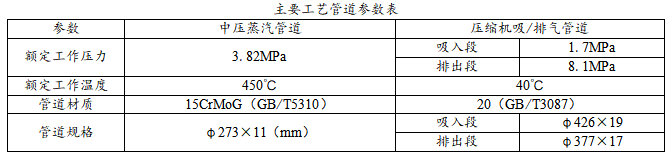

某安装公司承担一工业企业压缩机厂房的设备、工艺管道安装工程施工。工程内容包括蒸汽驱动离心式压缩机组(额定转速为9600rpm);桥式起重机(额定起重量为20/5t,起升高度为25m);工艺管道,输送介质含有H2、CO等气体。主要工艺管道参数见下表。

开工前,安装公司编制完成压缩机厂房的单位工程施工组织设计,编制依据的工程文件有技术协议、主要的材料设备清单和会议纪要等。在报监理工程师审核时,因编制依据中工程文件不全面被退回。
安装工艺蒸汽管道时,监理工程师强调安装公司要按规范对合金钢管材进行材质复查。安装公司认为,其采购的合金钢管的质量证明文件齐全,本工程仅采购过15CrMoG和0Cr8Ni9等两种合金钢管材,而两种管材的外观差别明显,不可能混用,因而拒绝复查。
为了赶工期,在压缩机安装后,地脚螺栓已紧固,在压缩机组还未完成精度调整的情况下,进行机组润滑油管道的安装;当在润滑油管道拆卸、清洗合格后复装时,发现管道连接法兰端面与设备之间有5mm间隙;施工人员用强紧法兰螺栓的做法复装时,被监理工程师及时发现而制止。
【问题】
1.安装公司必须获得哪几种特种设备施工许可才能满足本工程施工需要?
2.本工程施工组织设计编制时,所依据的工程文件还应包括哪些?
3.哪个设备的安装需要编制安全专项施工方案?是否需要专家论证?说明理由。
4.安装公司拒绝合金钢管道材质复查是否正确?工业管道工程一般要求对哪些材质的管道组成件进行材质复查?
5.安装公司在润滑油管道安装中违反了哪些施工技术要求?
查看答案
参考答案:
1.安装公司必须获得压力管道、起重机械安装施工许可才能满足本工程施工需要。(2分)
2.本工程施工组织设计编制所依据的工程文件还应包括:施工图纸,压缩机、起重机设备技术文件。(4分)
3.桥式起重机的安装属于危大工程,需要编制安全专项施工方案。不需要专家论证,因为桥式起重机的额定起重量不到30t,不属于超过一定规模的危险性较大分部分项工程。(4分)
4.安装公司拒绝合金钢管道材质复查不正确,光谱检查不仅仅是为了防止混用,更主要的是材料成分的复查确认。铬钼合金钢、含镍低温钢、不锈钢、镍及镍合金、钛及钛合金材料的管道组成件,应采用光谱分析或其他方法对材质进行复查,并应做好标识。(5分)
5.安装公司在润滑油管道安装中违反了:工业金属管道安装前,与管道连接的设备应找正合格;固定完毕,管道与设备的连接应在设备安装定位并紧固地脚螺栓后进行;工业金属管道连接时,不得强力对口,管道应处于自由状态。(5分)
