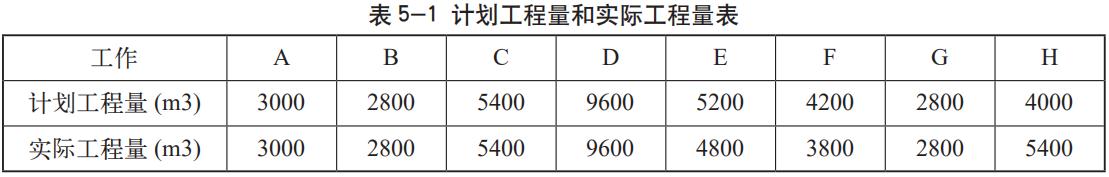

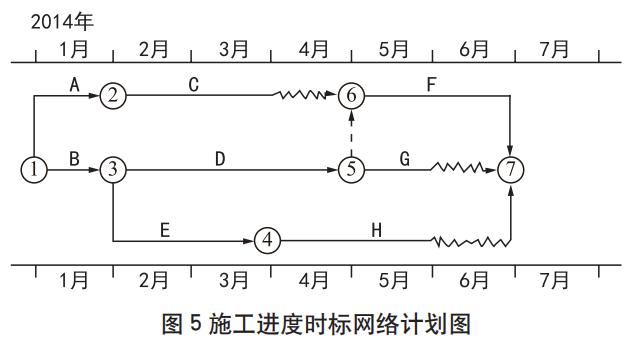

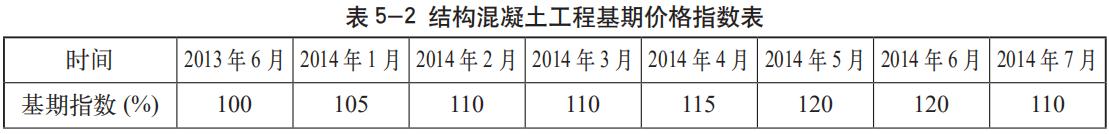

某公路工程于2013年6月签订合同并开始施工，合同工期为30个月。2014年1月开始桥梁上部结构施工。承包人按合同工期要求编制了桥梁上部结构混凝土工程施工进度时标网络计划（见下图），该部分各项工作均按最早开始时间安排，且等速施工，监理工程师批准了该计划。C工作预应力筋加工所用锚具、夹具和连接器进场时，按出厂合格证和质量证明书检查了其锚固性能类别、型号、规格及数量。预应力筋张拉程序按照O→初应力→σcon(锚固）进行。C工作完成后，驻地监理工程师对计量结果进行了审查，签字确认后，承包人报业主申请支付工程款。施工期间，工作D、E、F的实际工程量与计划工程量相比有所减少，但实际工作持续时间与计划持续时间相同。由于业主修改匝道设计，致使H工作推迟开工一个月，另外由于工程量增加，致使该工作的持续时间延长了一个月。各工作的计划工程量与实际工程量如下表所示。合同约定，桥梁上结构混凝土工程综合单价为1000元/m3，按月结算。结算价按项目所在地结构混凝土工程价格指数进行调整，项目实施期间各月结构混凝土工程基期价格指数见下表（2013年6月为基期）。项目所在地每年7月份进入雨季。承包人在申请H工作工程款时提出了费用索赔，包括：不可辞退工人窝工费、施工机具窝工费、雨季施工增加费、现场管理费、利润、增加的利息支出等，同时还提出了工期索赔。问题：1.本网络计划中，E工作的自由时差和总时差各为多少个月？2.预应力筋加工所用锚具、夹具和连接器进场时，除背景中所做的检查外，还应做哪些检验或试验？预应力筋张拉程序是否正确？说明理由。3.C工作的计量程序是否正确？说明理由。驻地监理工程师对计量结果审查的主要内容有哪些？4.承包人针对H工作提出的费用索赔，哪些无法获得监理支持？说明理由。针对本网络计划，承包人可以索赔的工期为多少个月？5.计算工作F各月的已完工作预算费用和已完工作实际费用。6.计算2014年6月末的费用偏差(CV)和进度偏差(SV)。

发布时间：2020年05月14日 21:48 中迅网校阅读量：798

查看答案

参考答案：

1.本网络计划中,E工作的自由时差为0个月,总时差为1个月。

2.(1)预应力筋加工所用锚具、夹具和连接器进场时,除背景中所做的检查外,还应进行外观检查、硬度检验及静载锚固性能试验。

(2)预应力筋张拉程序不正确。理由：预应力筋张拉程序按照0→初应力→1.05σcon（持荷2min）→σcon（锚固）进行。

3.(1)C工作的计量程序不正确。理由：应由驻地监理工程师报业主申请支付工程款。(2)驻地监理工程师对计量结果审查的主要内容有：①计量的工程质量是否达到合同标准；②计量的过程是否符合合同条件。

4.(1)承包人针对H工作提出的费用索赔,无法获得监理支持的有：工人窝工费、施工机具窝工费。理由：H工作的自由时差为1个月,虽然因业主修改匝道设计致使H工作推迟开工1个月,但是该时间在自由时差内,故承包方不能提出索赔工人窝工费、施工机具窝工费。(2)针对本网络计划,承包人可以索赔的工期为1个月。

5.工作F的已完工作预算费用和已完工作实际费用计算如下：(1)5、6、7月：已完工作预算费用=5400÷3×1000÷10000=180（万元）。(2)5月：已完工作实际费用=1800×1200÷10000=216（万元）。(3)6月：已完工作实际费用=1800×1200÷10000=216（万元）。(4)7月：已完工作实际费用=1800×1100÷10000=198（万元）。

6.2014年6月末的费用偏差(CV)和进度偏差(SV)计算如下：(1)SV=BCWP-BCWS=[(3000+2800+5400+9000+4800+3800+2800+3600)-(3000+2800+5400+9600+5200+4200+2800+4000)]×1000÷10000=-180（万元）。

(2)CV=BCWP-ACWP=[(3000+2800+5400+9000+4800+3800+2800+3600)×1000-(3000+2800)×1050-(5400÷2+9000÷3+4800÷2)×1100-(5400÷2+9000÷3+4800÷2)×1100-9000÷3×1150-(3800÷2-1-2800+5400÷3)×1200-(3800÷2+5400÷3)×1200]÷10000=-440（万元）。[注：6月末工作完成实际工程量为3600m3]
