某二级公路工程施工合同段,包含两段路基(K6+000~K6+460、K6+920~K8+325)和一座隧道(K6+460~K6+980),两段路基中既有挖方也有填方。隧道上硬土厚约20m,围岩级别为Ⅳ、V级,其中Ⅳ级围岩主要由较坚硬岩组成,V级围岩主要由第四系稍湿碎石土组成,该隧道为大断面隧道。

施工单位采用挖掘机开挖路基挖方段土方,开挖时采用横挖法自上而下分台阶进行,直接挖至设计边坡线,并避免超欠挖。开挖时每层台阶高度控制在3~4m以内,并在台阶面设置2%纵横坡以避免雨季积水。

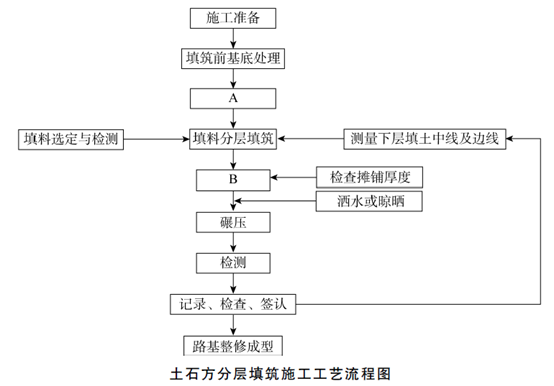

根据施工组织设计要求,部分路基填筑利用隧道洞渣作为路基填料,一般路段采用分成填筑方法施工,土石方分层填筑施工工艺流程如下图所示。



隧道进口端路堤,土石料填筑(其中粒径大于40mm的石料超过80%)采用水平分层填筑方法施工,每层控制在400mm,路堤与路床的填料粒径控制不超过层厚,不均匀系数控制在15~20之间。隧道出口端路堤,由于地势低洼,土石料填筑(其中粒径大于40mm的石料占55%)采用倾填方法施工。

隧道施工采用新奥法,根据施工进度计划,并结合地址情况及运输条件,施工单位对该合同段的隧道配置了挖掘机、自卸式汽车、风动凿岩机、装载机、凿岩台车、模板衬砌台车、钻孔机、混凝土喷射机、注浆机等施工机械。

问题:1.指出路基土方开挖的错误做法,并说明理由。2.写出土石方分层填筑施工工艺流程图中A和B的名称。3.指出隧道进口端与出口端路堤填筑中的错误做法,并改正。4.路基填筑前,“摊铺厚度”指标应通过什么方法确定?工艺流程图中,“洒水或晾晒”的目的是什么?5.在施工单位对该合同段配置的隧道施工机械中,指出可用于锚杆施工的机械。

查看答案
