某新建排涝泵站设计流量为(16m3/s),共安装4台机组,单机配套功率400kw。泵站采用正向进水方式布置于红河堤后,区域涝水由泵站抽排后通过压力水箱和空堤涵洞排入红河,涵洞出口设防洪闸挡洪。红河流域汛期为每年的6-9月份,堤防级别为1级。本工程施工期为19个月,2011年11月-2013年5月。施工中发生如下事件:
事件1:第一个非汛期施工的主要工程内容有:①堤身土方开挖、回填,②泵室地基处理,③泵室混凝土浇筑,④涵身地基处理,⑤涵身混凝土浇筑,⑥泵房上部施工,⑦防洪闸施工,⑧进水闸施工。

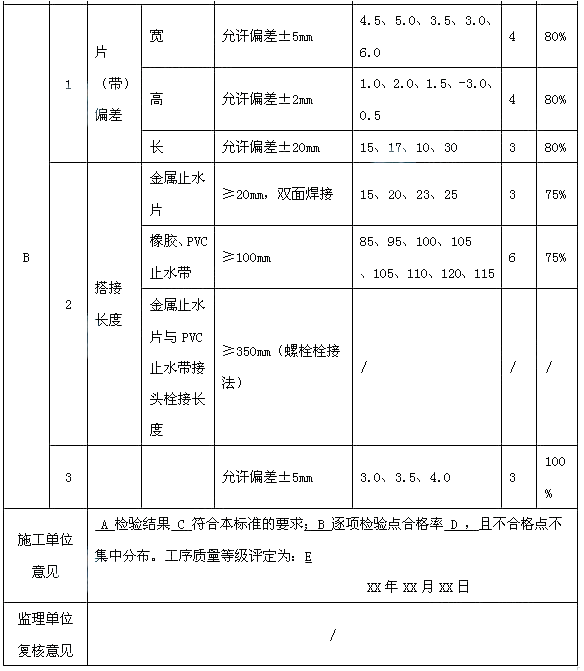

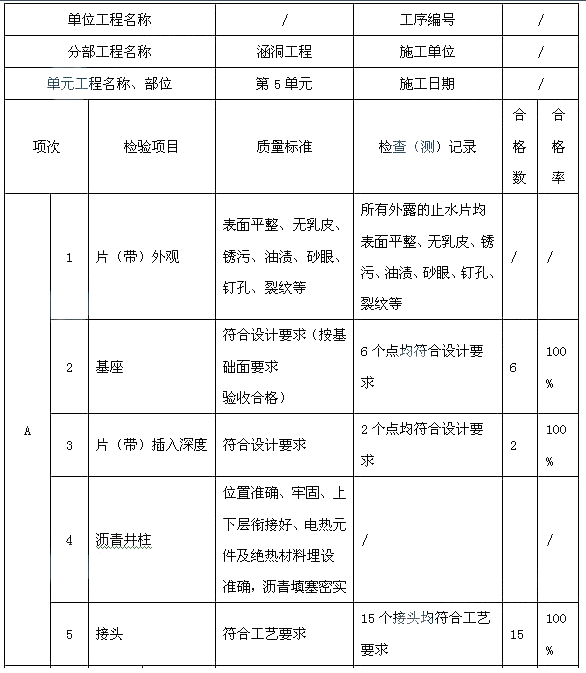

事件2:穿堤涵洞第五节涵身施工过程中,止水片(带)施工工序质量验收评定如表4所示:事件3:2013年3月6日,该泵站建筑工程通过了合同完工验收。项目法人计划于2013年3月26日前完成与运行管理单位的工程移交手续。
事件4:档案验收前,施工单位负责编制竣工图,其中总平面布置图(图A),图面变更了45%:涵洞出口段挡土墙(图B)由原重力式变更为扶臂式;堤防混凝土预制块护坡(图C)碎石垫层厚度由设计的10cm变更为15cm。
事件5:2013年4月,泵站全部工程完成。2013年5月底,该工程竣工验收委员会对该泵站工程进行竣工验收。
问题:
1.从安全度讯角度考虑,指出事件1中第一个非汛期最重要的四项工程。
2.根据《水利水电工程单元工程施工质量验收评定标准——混凝土工程》(SL632-2012),指出表4中ABCDE所嗲表的名称或数据。
3.根据《水利水电工程验收规程》(SL223-2008),指出并改正事件3中项目法人的计划完成内容的不妥之处。
4.根据《水利水电建设项目档案管理规定》(水办【2005】480号),分别指出事件4中图A,图B,图C三种情况下的竣工图编制要求。
5.根据《水利水电工程验收规程》(SL223-2008),指出事件5中的不妥之处,并简要说明理由。
