发布时间:2020年12月03日 11:57 中迅网校 阅读量:1449

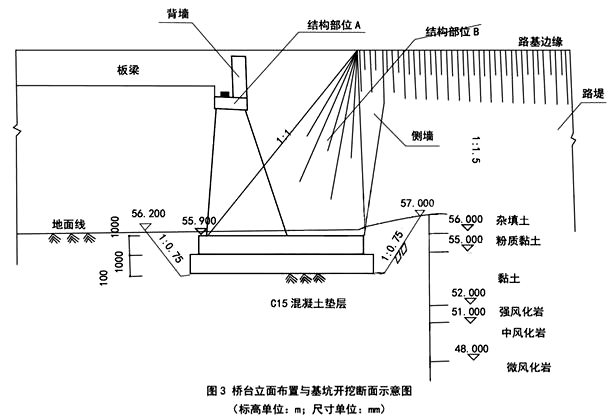

某公司承建一座城市桥梁,上部结构采用20m预应力混凝土简支板梁;下部结构采用重力式U型桥台,明挖扩大基础,地质勘察报告揭示桥台处地质自上面下依次为杂填土、粉质黏土、黏土、强风化岩、中风化岩、微风化岩。桥台立面如图3所示。


施工过程中发生如下事件:
事件一:开工前,项目部会同相关单位将工程划分为单位、分部、分项工程和检验批,编制了隐蔽工程清单,以此作为施工质量检查,验收的基础,并确定了桥台基坑开挖在该项目划分中所属的类别。
桥台基坑开挖前,项目部编制了专项施工方案,上报监理工程师查。

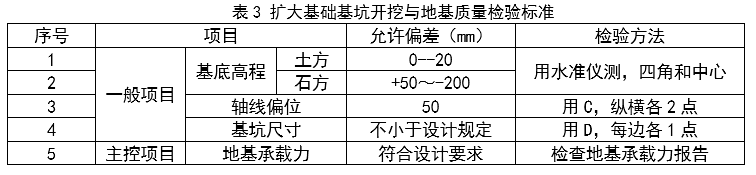

事件二:按设计图纸要求,桥台基坑开挖完成后,项目部在自检合格基础上,向监理单位申请验槽,并参照表3通过了验收。


【问题】
1.(1)写出图3中结构A、B的名称。(2)简述桥台在桥梁结构中的作用。
2.事件一中,项目部“会同相关单位”参与工程划分指的是哪些单位?
3.事件一中,指出桥台基坑开挖在项目划分中属于哪几类?
4.写出表3中C、D代表的内容。

查看答案
