【案例题3】某安装公司中标一机电工程项目，承包内容有工艺设备及管道工程，暖通工程，电气工程和给排水工程。安装公司项目部进场后，进行了成本分析，并将计划成本向施工人员进行交底；依据施工总进度计划，组织施工合理安排人员，材料，机械等，使工程按合同要求进行。
在工艺设备运输及吊装前，施工员向施工班组进行了技术交底，交底内容包含施工时间，工艺设备安装位置，安装质量标准，质量通病及预防方法等。

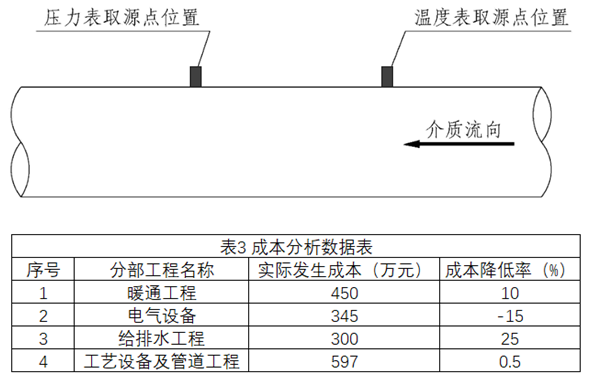

在设备机房施工期间，现场监理工程师发现某工艺管道取源部件的安装位置如图所示，认为该位置不符合规范要求，要求项目部整改。
施工期间，露天水平管道绝热施工验收合格后，进行金属铜板保护层施工时，施工人员未严格按照技术交底文件施工，水平管道纵向接缝不符合规范规定，被责令改正。
在工程竣工验收后，项目部进行了成本分析，数据收集如表3所示。
【问题】：
1.工艺设备施工交底中，还应增加哪些施工质量要求。
2.图3中气体管道压力表与温度表取源部件位置是否正确？说明理由。蒸汽管道的压力表取压总安装方位有何要求？
3.管道绝热按用途可分为哪几种类型？水平管道金属保护层的纵向接缝应如何搭接？
4.列式计算本工程的计划成本及项目总成本降低率。
